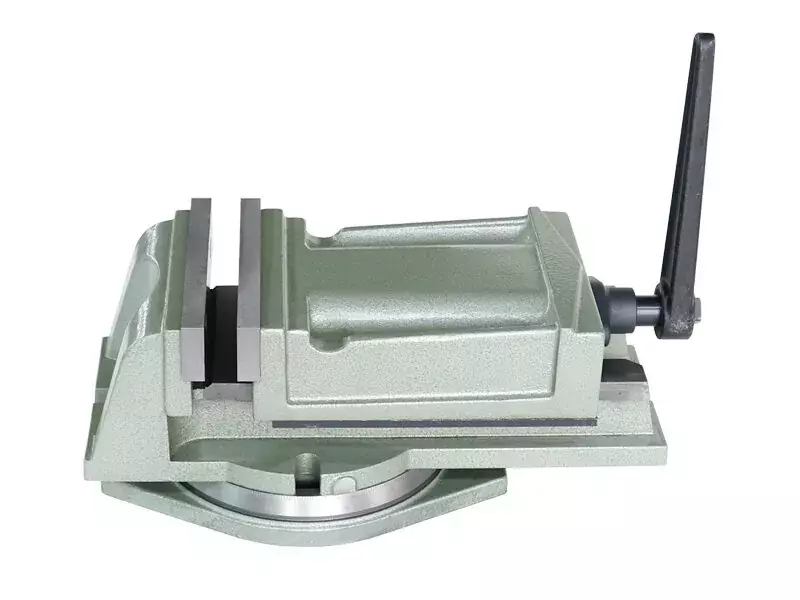

Тиски станочные QH160 - профессиональное зажимное устройство промышленного класса с шириной губок 160 мм. Конструкция с полностью закрытым винтовым механизмом обеспечивает максимальную защиту от стружки, пыли и производственных загрязнений. Поворотная база на 360° с точной градуировкой позволяет выполнять сложные многоосевые операции обработки.

Конструктивные особенности:

- Защитная система

- Трехуровневая защита винтового узла

- Лабиринтные уплотнения с маслоотталкивающим покрытием.

- Автоматическая система удаления стружки.

Механизм зажима:

- Прецизионный трапецеидальный винт Tr40×7

- Самоподжимная гайка с износостойкой вставкой

- Оптимальное передаточное отношение 1:3,2 3.

Поворотная система:

- Шарикоподшипниковый узел с предварительным натягом

- Фиксатор с усилием 80 Н·м

- Цифровая шкала с шагом 0,5°

Эксплуатационные характеристики:

- Рабочий диапазон температур: -20°C...+70°C

- Максимальная частота вращения: 4000 об/мин

- Допустимая радиальная нагрузка: 1500 Н

- Ресурс работы: 50 000 циклов

Области применения:

- Обработка ответственных деталей в авиакосмической отрасли

- Производство пресс-форм повышенной точности

- Изготовление турбинных компонентов

- Серийное производство в автомобилестроении

- Выполнение особо точных механосборочных работ

Для поддержания заявленных характеристик рекомендуется проводить плановое техническое обслуживание каждые 500 часов работы с использованием только оригинальных расходных материалов.

• Соответствие ГОСТ 14904-84
• Вес 22.8 кг
• Материал корпуса Высокопрочный чугун
• Тип Станочные
• Крепление 4 паза 18 мм под болты М16
• Страна Китай
• Серия QH
• Ширина губок 160 мм
• Высота губок 35 мм
• Максимальное раскрытие 130 мм
• Ход подвижной губки 90 мм
• Угол поворота в горизонтальной плоскости 360°
• Материал губок Закаленная инструментальная сталь
• Основание Поворотное
• Усилие зажима 18кН
