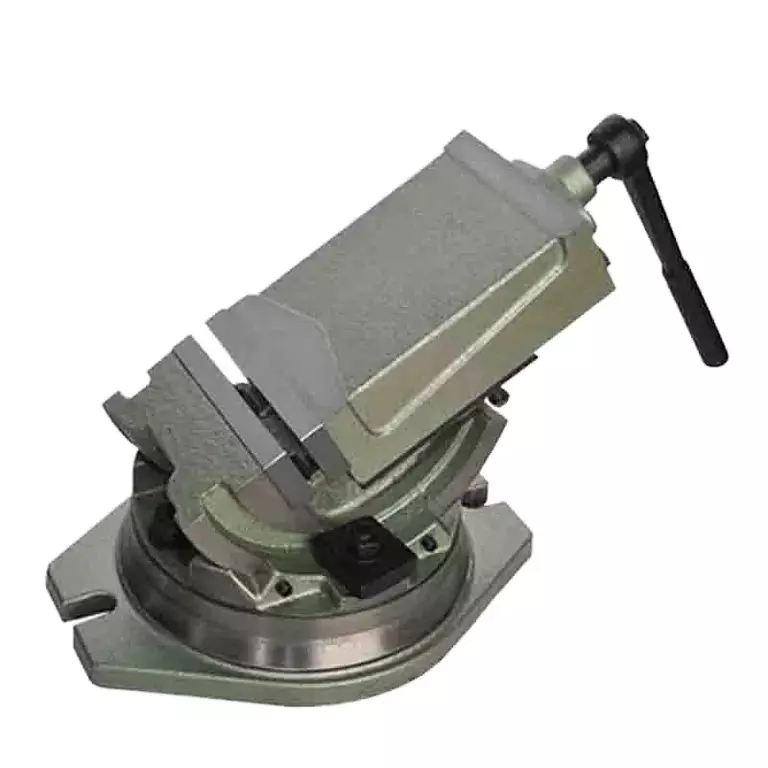

Тиски станочные глобусные Тип 3422 QHK1160 предназначены для надежного закрепления заготовок при выполнении фрезерных, сверлильных и других видов механической обработки на станках. Модель оснащена двухосевым поворотным механизмом, что обеспечивает гибкую настройку положения детали в горизонтальной и вертикальной плоскостях.

Особенности конструкции:

Глобусный поворотный механизм с фиксацией в любом положении позволяет точно позиционировать заготовку. Двухосевая система обеспечивает наклон в двух плоскостях:

Горизонтальный поворот – 360° с градуированной шкалой

Вертикальный наклон – до ±90° с надежным стопорением

Усиленные зажимные губки с перекрестной насечкой для максимального сцепления.

Трапецеидальный винт (шаг 6 мм) с увеличенным ресурсом работы.

Основание с 4 монтажными пазами (ширина 16 мм) под Т-образные болты.

Способ крепления: Через Т-пазы стола (рекомендуемые болты М14-М16, класс прочности 8.8).

Система быстрой установки: Возможность предварительной фиксации перед окончательной затяжкой.

Дополнительно: В комплекте ключ для винта, возможность установки прижимных планок.

Применение:

Обработка металлических заготовок на фрезерных станках.

Сверлильные работы с точным позиционированием.

Производство оснастки и инструмента.

Ремонтные мастерские и учебные заведения.

Преимущества модели:

✅ Увеличенная ширина губок (160 мм) для работы с крупными заготовками.

✅ Повышенное усилие зажима (до 18 кН).

✅ Износостойкие закаленные губки.

✅ Плавный ход винта даже при максимальной нагрузке.

Данная модель сочетает повышенную мощность зажима с точностью позиционирования, что делает ее идеальным выбором для профессиональной металлообработки.

• Соответствие ГОСТ 14904-81
• Вес 18 кг
• Материал корпуса Высокопрочный чугун
• Тип Станочные
• Крепление Через Т-пазы стола рекомендуемые болты М14-М17
• Страна Китай
• Серия QHK
• Ширина губок 160 мм
• Высота губок 45 мм
• Максимальное раскрытие 160 мм
• Ход подвижной губки 160 мм
• Диапазон поворота вокруг оси 90°
• Угол поворота в горизонтальной плоскости 360°
• Материал губок Закаленная инструментальная сталь
• Основание Поворотное
• Усилие зажима 18Кн
