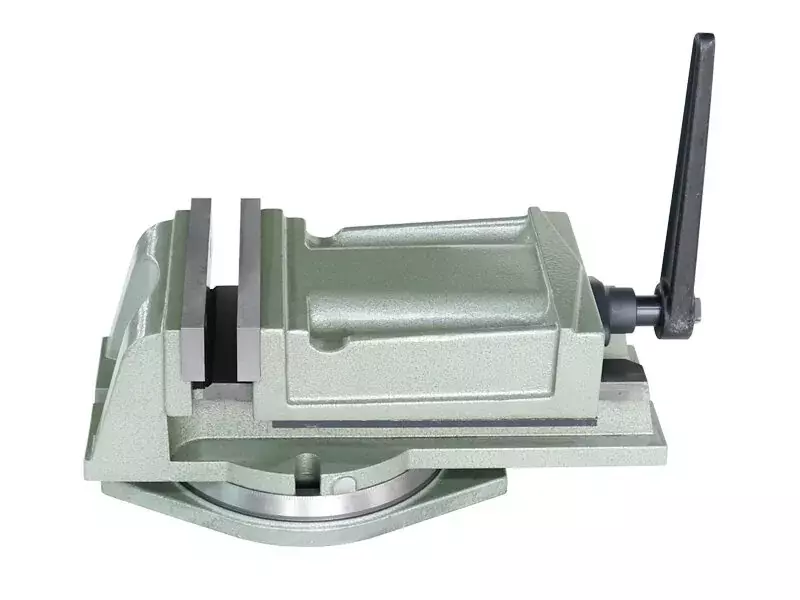

Тиски станочные QH125 с шириной губок 125 мм - профессиональное зажимное устройство для промышленного применения. Модель оснащена запатентованной системой закрытого винтового механизма, обеспечивающей максимальную защиту от стружки и производственных загрязнений. Поворотная база с точной градуировкой позволяет выполнять сложные операции с многопозиционной фиксацией.

Конструктивные особенности:

Защитная система.

Полностью герметичный винтовой узел.

Двойные лабиринтные уплотнения.

Автоматический стружкоотводчик.

Механизм зажима:

Усиленный трапецеидальный винт DIN 103.

Антилюфтовая гайка с компенсатором износа.

Оптимизированное передаточное отношение 1:2,8 3.

Поворотная система:

Шариковая направляющая с предварительным натягом.

Фиксатор с усилием затяжки до 50 Н·м.

Лазерная градуировка с шагом 1° .

Дополнительные функции:

Система быстрой смены губок QS-125.

Встроенный уровень для горизонтального монтажа.

Каналы для подачи СОЖ.

Область применения: Высокоточная обработка на фрезерных станках с ЧПУ Производство пресс-форм и штамповой оснастки Механообработка ответственных деталей Серийное производство в машиностроении Ремонтные работы особой сложности

Рекомендации по эксплуатации: Проводить техническое обслуживание каждые 250 часов работы Использовать только рекомендованные смазочные материалы Контролировать момент затяжки (85±5 Н·м) Очищать направляющие после каждой смены Хранить в условиях влажности не более 70% Тиски QH125 разработаны для интенсивной эксплуатации в условиях современного производства и соответствуют требованиям Industry 4.0.

• Соответствие ГОСТ 14904-83
• Вес 14.5 кг
• Материал корпуса Высокопрочный чугун
• Тип Станочные
• Крепление 4 паза 16 мм под болты М14
• Страна Китай
• Серия QH
• Ширина губок 125 мм
• Высота губок 28 мм
• Максимальное раскрытие 100 мм
• Ход подвижной губки 75 мм
• Угол поворота в горизонтальной плоскости 360°
• Материал губок Закаленная инструментальная сталь
• Основание Поворотное
• Усилие зажима 12кН
